XOMOX FK软密封球阀

产品特点和优点：

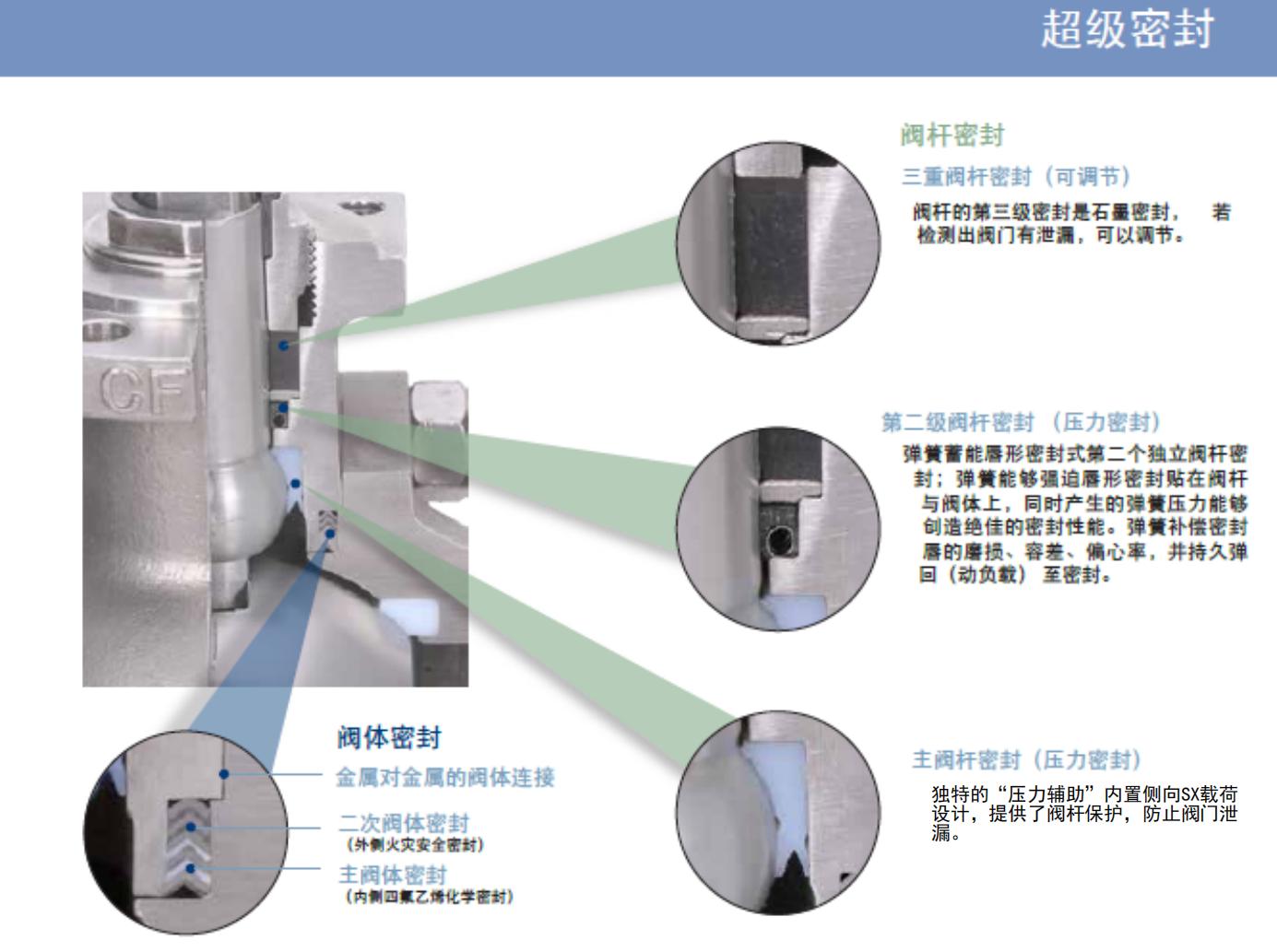

1. 三个独立的阀杆密封系统，提供卓越的无泄漏性能，有下列认证：EPA方法-21，ISO-15848，和根据VDI2440 的TA-Luft 。

2. 介质双向流动时，自我泄放阀座能自动泄放过剩压力，以保证阀门的正常工作。

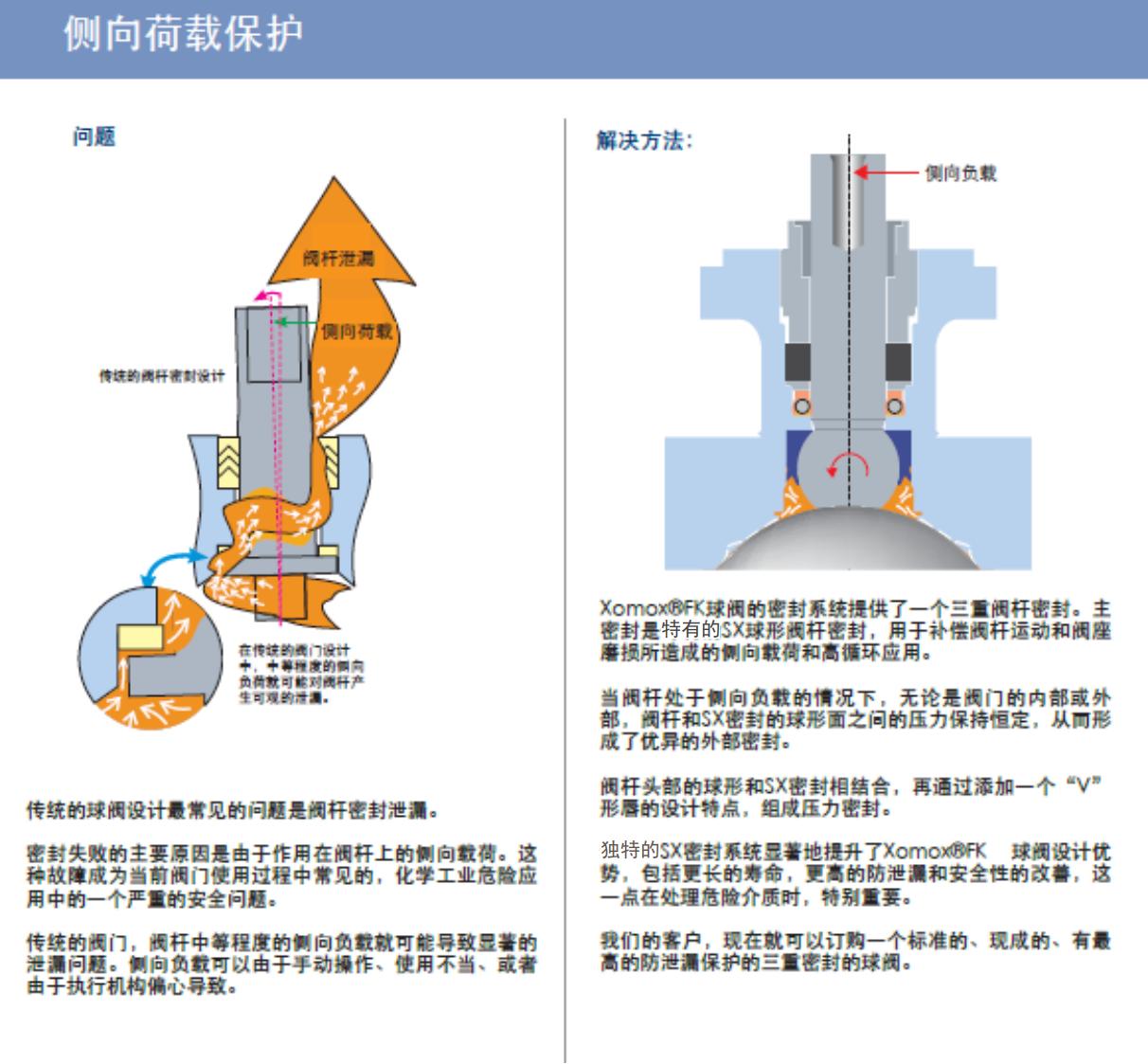

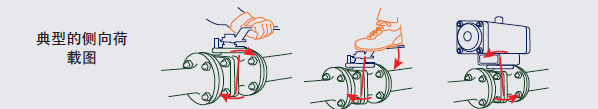

3. 独特的SX球-阀杆设计提供了阀杆较大扭矩和内置侧向减荷，延长了阀门在苛刻条件下的使用寿命，包括冷热循环的工况下阀门寿命的延长。

4. 双材料，螺旋缠绕阀体垫片是用化学惰性优良的聚四氟乙烯做内侧密封和外侧用石墨密封之双材质作为标准产品。

产品结构：

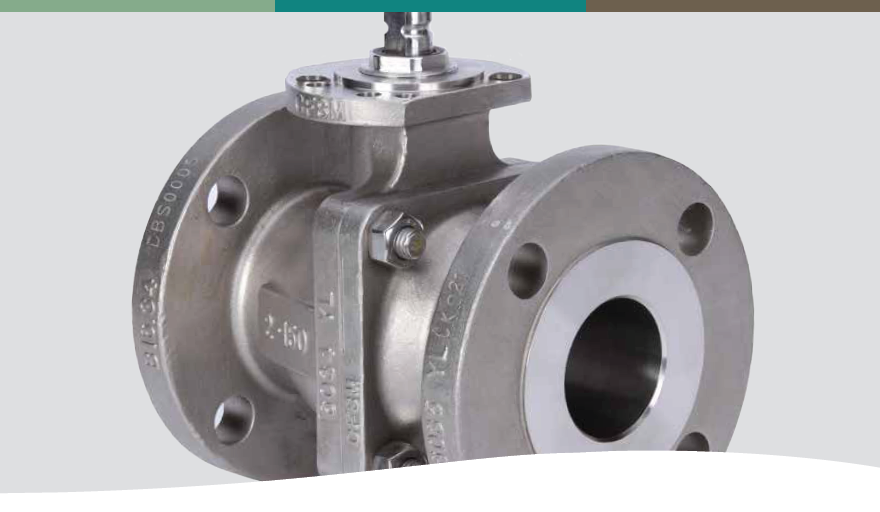

• 两片式阀体，突面法兰连接 • 尺寸 ½” / 12” （1/2”~8”为浮动球结构，10”~12”为固定球结构）

• 温压等级 ANSI 150# 和 300#

• Xomox® FK球阀在温度高达450°F（230℃）下从真空至额定压力提供紧密切断。

阀门材料：

-标准阀体材料为 WCB 和 CF8M

-可提供高合金材料，例：20号合金、Monel、 Inconel 和 Hastelloy C）

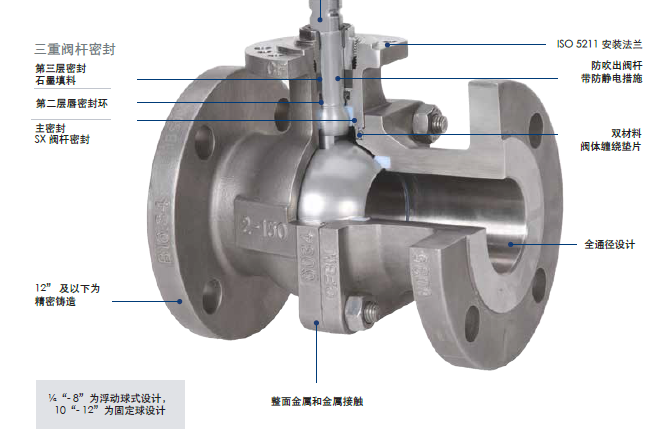

 阀门设计特点：

²全通径

²阀门长度符合 ASME B16.10 的长型长度

²突面法兰尺寸符合ASME B16.5

² 自泄放阀座

² 火灾安全试验 API 607 第六版 和 ISO 10497：2010

² 防静电设计（阀球-阀杆-阀体之间具备电传导性。）

² 防吹出阀杆

² 执行机构连接法兰按 ISO 5211标准

² 独特的 SX 阀杆密封用于侧向负荷保护

² 防泄漏符合 EPA 法- 21、ISO – 15848 和 TA – Luft （VDI2440）

热循环保护

为了对抗压力和温度变动的影响，我们的双材质阀体垫片作为标准产品，提供化学密封和火灾安全运行。

温度变动的挑战

大多数聚四氟乙烯垫片在静态下都能很好地工作; 当温度在宽广的范围内变动时，就是挑战了。在一个标准的密封垫设计中，热循环可导致由于在聚四氟乙烯密封体和金属阀体之间的热膨胀差而造成泄漏。

垫片需要具有一定的弹性恢复能力，但不能过分。压力和温度变动的影响，整个阀体的温度差，螺栓的应力松弛和蠕变在一起，就要求垫片需有足够的弹性和恢复能力，以维持在不同的使用条件下的阀门的密封。

Xomox®FK 阀体垫片设计采用了双材质缠绕阀体垫片，带有聚四氟乙烯化学惰性的内部密封和二次石墨防火外密封。

缠绕垫片是一种成熟的工业设计，提供了通过金属螺旋“V”形环结构支撑和“活载”。“V”形圈完全置于保护体槽内，保护石墨和聚四氟乙烯密封材质在冷热交替过程中免受挤压和冷流的影响。

阀门应用：

 氯碱                                       工业化学品

 金属与采矿                          氮肥，磷肥

 炼油石化

阀门操作：

手动、气动、电动
