XOMOX全衬氟止回阀及附件

1.产品类型

• 球形止回阀（直通式）

• 球形止回阀（Y型）

• 柱塞式止回阀

• 蝶形旋启式止回阀

• 提升杆式止回阀

• 视镜

• Y型过滤器

2.产品信息

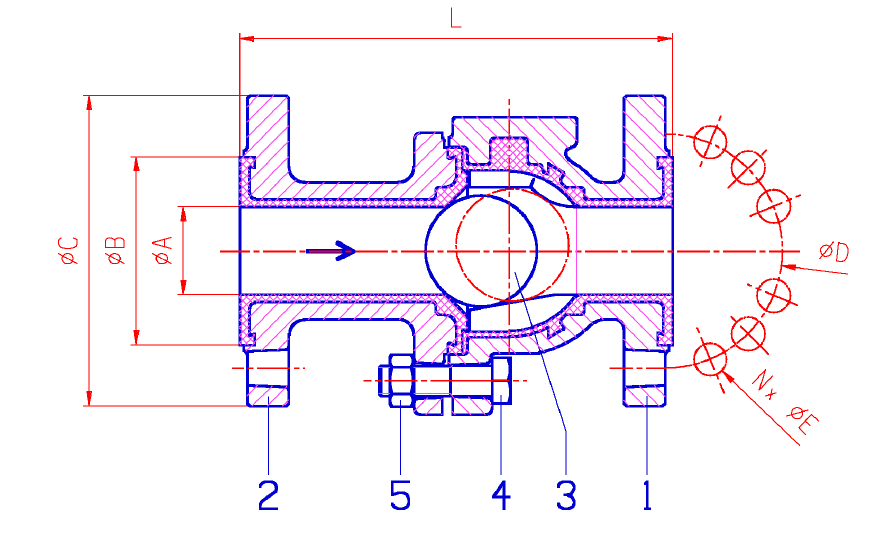

球形止回阀(直通式）

尺寸范围：DN15(1/2")-DN150 (6")

法兰标准： DIN PN10-16, ASME Class 150, JIS 10K

安装方向： 水平、垂直

结构材料：

球形止回阀（Y型）

尺寸范围：DN15(1/2")-DN100 (4")

法兰标准： DIN PN10-16, ASME Class 150, JIS 10K

安装方向： 水平、垂直

结构材料：

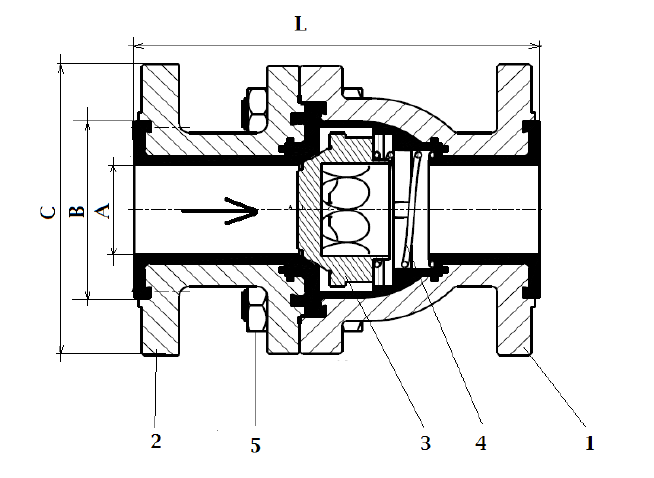

柱塞式止回阀

尺寸范围：DN15(1/2")-DN150 (6")

法兰标准： DIN PN10-16, ASME Class 150, JIS 10K

安装方向： 水平、垂直

结构材料：

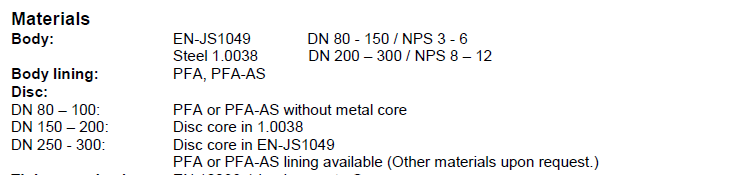

蝶形旋启式止回阀

尺寸范围：DN80(3")-DN300 (12")

法兰标准： DIN PN10-16, ASME Class 150, JIS 10K

安装方向： 水平、垂直

结构材料：

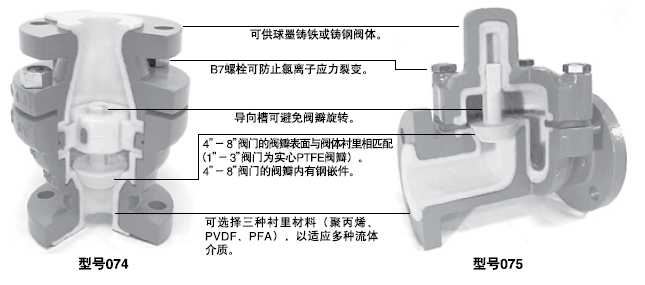

提升杆式止回阀

尺寸范围：DN25(1")-DN200 (8")

法兰标准： ASME Class150#

安装方向： 水平、垂直

视镜

尺寸范围：DN25(1")-DN150 (6")

法兰标准： ASME Class150#

Y型过滤器

Tufline Y型过滤器适用于各种腐蚀工况，用于从管线去除碎渣或从介质中去除固体颗粒。独特的设计允许方便的拆卸过滤器，以便于清洗或者更换滤芯。

机构材料：

阀体：球墨铸铁衬PFA

滤芯：PTFE

法兰端盖：球墨铸铁衬PFA

管帽：碳钢衬PTFE

尺寸范围：1/2" ~ 4"
