XOMOX内衬球阀

阀门设计特点：

1）低扭矩-小执行机构

2）革新的阀杆密封系统

a）创新的防外泄露：“压力辅助密封”SX阀杆密封系统能提供较好的保护，将阀杆处的泄露量减少到很小

b）锥形宽面衬里叠加的阀门连接设计： 用来保持良好的密封能力，即使在极端冷热循环的工况下也能工作

c）阀体连接部分：金属对金属的阀体连接，确保衬里不会因为管道系统应力而被压溃或变形

d) 防吹出阀杆及球杆一体式设计：可保证有效的球杆连接，同时消除了由于球杆连接处衬里磨损造成的球杆连接失效的风险

e) 燕尾槽锁定的氟塑料衬里：可以抗收缩、防塌陷，还允许应用在真空场合

3）动态阀体连接设计

当阀门在带压状态下关闭时，阀球随管线压力浮动，紧压在下游阀座上，增强了阀门的密封性。但是，此时阀杆往往会向一边倾斜；这时若采用传统填料，将产生侧向负载，导致填料磨损，最终造成流向大气的外泄露。XLB内衬球阀采用SX密封系统，依靠球杆的球面密封结构，能保持有效的稳定密封。

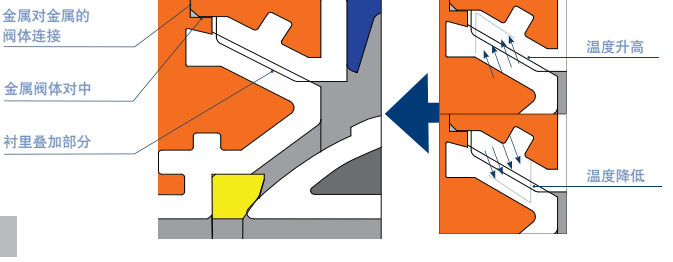

XLB动态阀体连接设计，可保证阀体在热循环工况下的高压范围工作。阀体连接是金属与金属连接，这使阀门有效避免管道系统应力作用在阀门上的影响。它的设计特点旨在减轻阀门衬里的变形和损坏，包括在压力诱导下产生的应力。此外，阀体连接部分的锥形密封衬里叠加，提供了更加有效的密封，尤其是在管道系统温压变化剧烈时更加显著。

4）XLB内衬球阀的应用

XLB阀门是应用在各种化工流程中的经济实用阀门，在防止内漏和外漏方面都有较好的表现。他还可以应用在许多不同的行业，例如：

无机化工

有机化工

氯碱行业

洗涤剂生产

溴生产

氮肥和磷肥

制药行业

炼油行业

冶金与采矿业

农药生产

纸浆、造纸和木材

水处理

硫磺回收

食品加工

制糖业

玉米加工业

5）XLB内衬球阀的结构材料

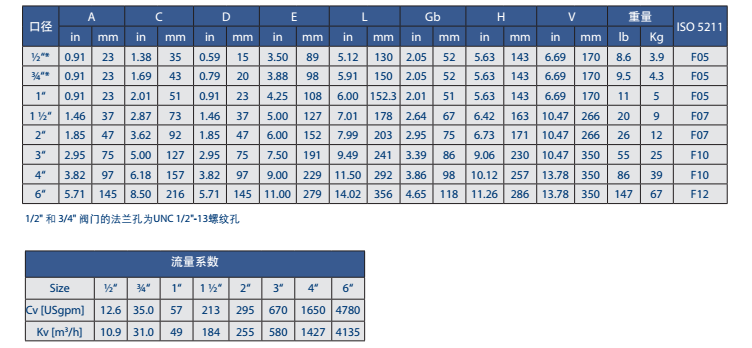

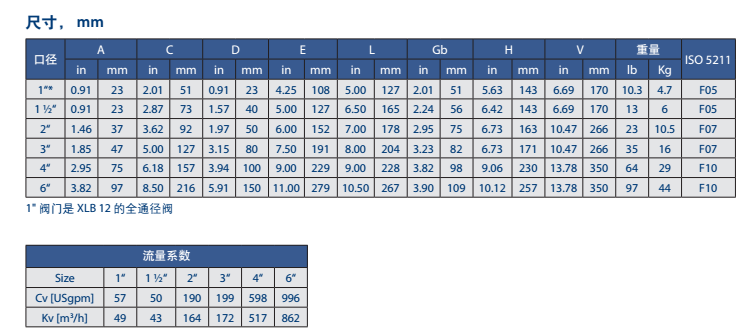

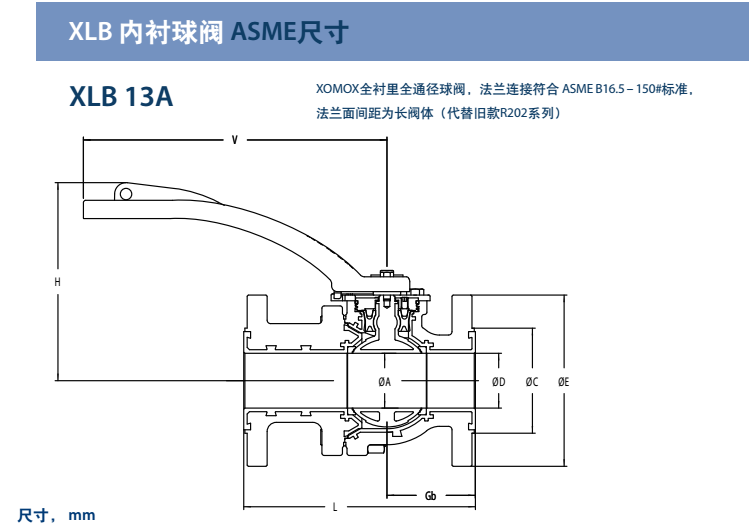

6）XLB内衬球阀尺寸
