TUFLIN- 衬套旋塞阀 127-3D

全通径设计的优点

全通径，圆形通道，不会减少或限制介质的流量。有低压降和高流通率要求时为理想应用。

无死角和死腔

和全通径球阀不同，Tulfine 旋塞阀无死角积存介质。这点对食品和医药工业甚为重要；例如在聚合物、化工、制盐业、浆液、海水、泥浆、塑料或污水等流体的应用中，可能在死角内聚集或固化的场合。

容易清理

需要的话，全通径衬套旋塞阀可以通过管线清管球对管线进行机械清理。有利于处理重质高黏度物质，如焦油和沥青。输送易结晶介质时，容易清理这点也很重要，如输送硫磺、聚氯乙烯、苯酐和氯乙烯单体时。

自清理

金属唇边完全包裹了阀门的流道口。每次阀门旋转时，聚集在旋塞密封表面很厚的结垢被压碎和刮走。

标准配置确保优异的性能。

Tufline衬套旋塞的标准配置具备优秀的密封、外逸散控制、大大延长使用寿命、经济运行和容易进行自动控制的特点。

更多资料

如需Tufline 衬套旋塞阀详细的资料，包括性能特点和各类选项，请和克瑞化工产品部的销售办公室联系。

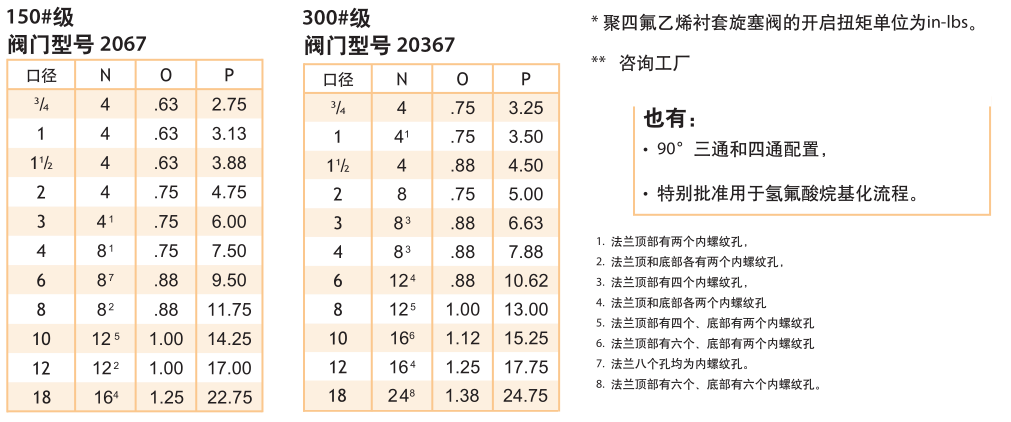

常用的两种阀门的通用规格

ANSI 150#级、300#级和600#级，其他压力等级根据用户要求提供。

温度范围：–20 °F to +600 °F

材料：

通常阀体材料是CF8M，(316不锈钢)或WCB（碳钢），旋塞为CF8M（316不锈钢），标准衬套材料为聚四氟乙烯。

还有各种其他材料可供选用。

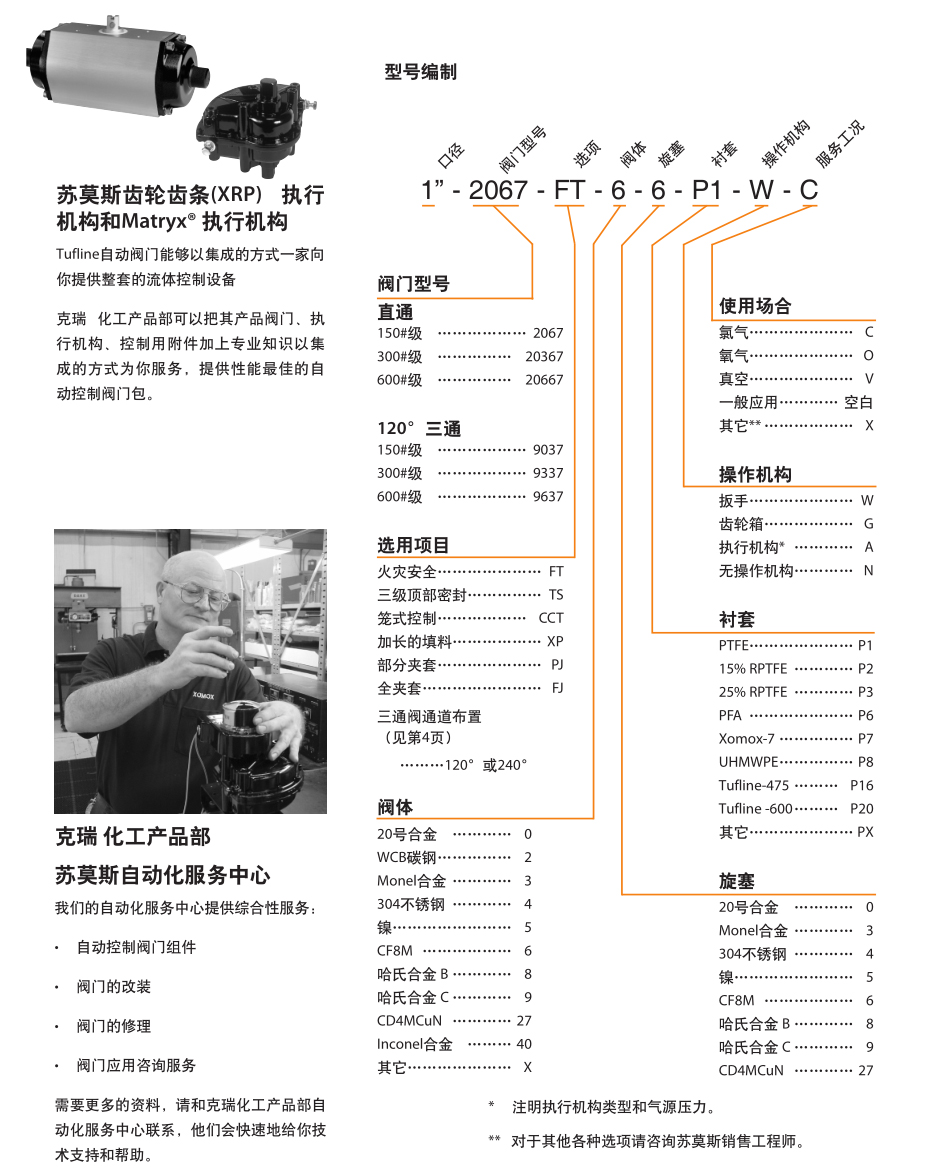

请见第7页<如何订货>

端部连接：

带水线的突面法兰为标准法兰，其它的法兰面可根据要求订货。

阀门驱动:

所有的阀门均可配备不同的手动、气动、或电动执行机构。Tufline可以提供可靠的、对整套阀门全面负责的服务。

质量保证：

从铸造厂开始、机加工、制造和装配过程中的每一步，阀门零件都被仔细地检查，以保证高质量。所有阀门都经过压力测试保证严密关闭。

温压范围

适用范围

聚四氟乙烯衬套旋塞阀 -20 °F - +400 °F

Tufline-475 衬套: -20 °F - +475 °F

Tufline-600 衬套: -20 °F - +600°F

最大温度允许变化为200 °F

超出此范围的应用仍可有效使用，但须在操作温度下对阀门的密封作适当调整。

材料选择

根据ASME B16.34, 2004版
